使用矿用本质安全型编码器前，请详细阅读本说明书。

1  用途

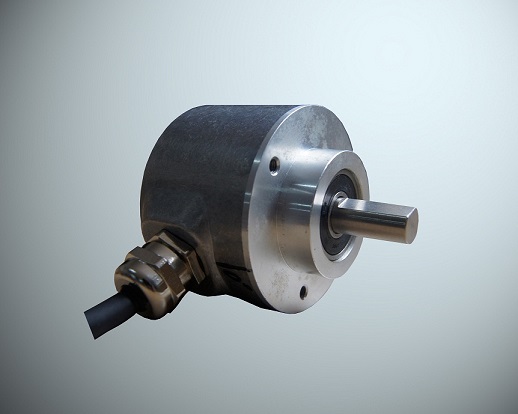

BQH18矿用本质安全型编码器（以下简称编码器）主要用于测量煤矿井下旋转设备的转速、转角等参数。将旋转的机械位移量转换为电气信号，对该信号进行处理后检测位置・速度等的传感器。

防爆编码器选用集光、机、电技术于一体的数字化传感器，输出计数脉冲，可与多种PLC进行连接换算。

本安编码器执行标准GB3836-2010、Q/ZMD060－2015。

2  环境条件

--温度:  15℃～40℃；

--平均相对湿度:  45～75%RH；

--大气压力:  80kPa～106kPa；

--适用于有瓦斯和煤尘爆炸危险的环境中；

--周围介质无腐蚀性气体；

--机械环境:  无显著振动和冲击的场合。

3  主要技术参数

Ø  额定电压：DC18V；

Ø  工作电流：≤30mA；

Ø  RS485输出峰峰值：≤5V；

Ø  模拟量输出：4～20mA；

Ø  本安参数：Ui：DC18.5V；Ii：30mA ,Co：0 μF ，Lo：0 mH 。

4  产品型式

    矿用本质安全型型“Exib I”。

5  产品结构及原理

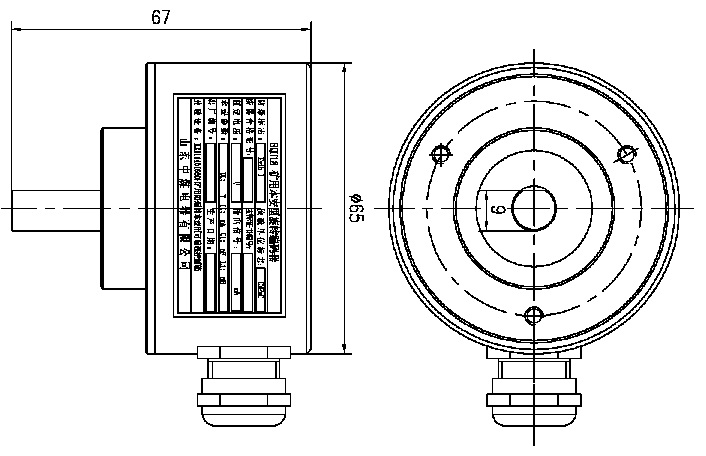

5.1  产品结构及外形尺寸

编码器主要由进口旋转编码器、外壳两部分组成，其外部结构如右图所示。

5.2.1  电气原理

防爆编码器是一种角度（角速度）检测装置，它将输入给轴的角度量，利用模数处理芯片转换成相应的模拟量或数字量，具有体积小，精度高，工作可靠,接口数字化等优点。它广泛应用于数控机床、回转台、伺服传动、机器人等需要检测角度的装置和设备中。

5.2.2  主要功能

当外部的连接轴旋转时编码器输出计数脉冲，经换算后，得到速度、位置等变量。

6  安装、调试、操作及使用注意事项

6.1  安装

1、本安编码器属于高精度仪器，安装时严禁敲击和摔打碰撞，安装或使用不当会影响编码器的性能和使用寿命。

2、本安编码器与外部联接应避免刚性连接，而应采用联轴器、连接齿轮或同步带联接传动，避免因用户轴的串动、跳动造成编码器轴系和码盘的损坏。

6.2 注意事项

6.2.1 维修时不得改变本安电路和与本安电路有关的元、器件的电器参数、规格和型号。

6.2.2 本产品不得随意与其它未经联检的设备连接。

7  运输和储存

l  产品包装木箱摞装层数不得大于二层。

l  搬运时避免摔碰和防雨淋。

l  必须贮存在干燥的房间内。

l  随机技术资料：产品合格证、使用说明书、装箱单各1份。

8  订货和服务

l  订单上需注明产品名称、型号、数量及交发货日期。

l  订单上需注明收发货单位、联系人、通讯地址、托运方式及到站名称。

山东中煤电器提供煤矿专用防爆编码器，本安型编码器，通过防爆EX测试，取得安标证。
