位移传感器

技术参数

--工作电压：12V DC；

--工作电流：1A；

量程：0～1200mm；

分辨率：10mm；

输出电流信号：4～20mA；

接点容量：12V/1A。

尺寸: φ30mm×1225mm

重量: 约3kg。

产品详细信息

产品关键词：矿用本安型位移传感器,矿用位移传感器

主要用途及使用范围

矿用本安型位移传感器主要用于煤矿采煤工作面液压支架位移量的测量，其工作简单可靠，能够直观显示位置信号，避免常规的电器产品中电气电路经常出现问题的弊端。

传感器内部为干簧管及电阻，属简单设备。传感器防爆型式为矿用本安型，防爆标志：“ Exib I”。

使用环境条件
——环境温度－5℃～40℃；
——海拔高度不超过2000m；
——空气相对湿度不大于95％（25℃时）；
——在有瓦斯、煤尘爆炸危险的场所；
——在无破坏绝缘的腐蚀性气体或蒸汽的场所；
——在无显著振动和冲击的场所；
——污染等级为3级；
——安装类别为Ⅲ类。

结构特征与工作原理

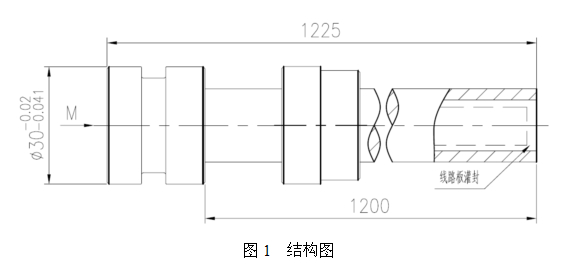

结构

工作原理
指示环固定在液压支架上，当液压支架位移发生变化时带动指示环前后动作，指示环上封装有磁铁，在传感器杆体每0.05m处分别装有干黄管，当磁铁接近干簧管时，导致干簧管接通。
技术特性
产品执行标准
本产品执行标准GB3836-2010、Q/0104ZMD047—2013。
使用、操作
传感器的指示固定好后，可人为调整被测物移动部分的位移，用万用表测量各个位移点输出是否正常。
故障分析与排除

故障现象	原因分析	解决方法	备注
传感器无输出	接线是否牢固	检查传感器接线
	电源是否有电	测量输入电压
个别位移点输出不变	干簧管可能损坏	更换传感器

主要电气元件

序号	代号	名称	规格型号	单位	备注
1		线路板		块
2	P1	接线端子	5.08-2P	支
3	D1-D46	干簧管	07101	支
4	R24	电阻	600Ω	支
5	R1	电阻	200Ω	支
6	R2-R23	电阻	100Ω	支

注意事项
本产品符合GB3836.4中简单设备的规定，只准使用于经检验合格的本安电路中。
维修时不得改变本安电路和与本安电路有关的元、器件的电器参数、规格和型号。
本产品不得随意与其它未经联检的设备连接。
运输、贮存
传感器包装木箱摞装层数不得大于三层。
搬运时避免摔碰和防雨淋。
必须贮存在干燥的房间内。
随机技术资料有：产品合格证（1份）、使用说明书（1份）、装箱单（1份）。
开箱及检查
开箱时，请注意轻拿轻放。
设备取出时，应注意检查在运输过程中，是否有破损的现象，是否完好。
按照装箱单的内容检查产品及资料是否齐全。
订货
订单上需注明产品名称、型号、数量及交发货日期。
订单上需注明收发货单位、联系人、通讯地址、托运方式及到站名称。
