主要用途及使用范围
     矿用本安型红外线接收器（以下简称红外线接收器）是ZDYZ-Z液压支架电液控制装置控制器的关联设备，配合FYF5矿用本安型红外线发送器 （以下简 称红外线发送器）使用。主要用于煤矿采煤工作面采煤机的到位信号检测，其工作简单可靠，能够直观显示位置信号，避免常规的电器产品中电气电路经常出现问题 的弊端。
使用环境条件
——环境温度－5℃～40℃；
——海拔高度不超过2000m；
——空气相对湿度不大于95％（25℃时）；
——在有瓦斯、煤尘爆炸危险的场所；
——在无破坏绝缘的腐蚀性气体或蒸汽的场所；
——在无显著振动和冲击的场所；
——污染等级为3级；
——安装类别为Ⅲ类。

 结构特征与工作原理

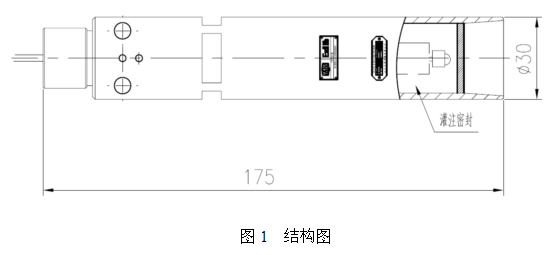

    结构



工作原理
      红外线发送器与红外线接收器配对安装固定好后，红外线发送器发出的红外线能照射到红外线接收器上使其正常接收。当采煤机到达预定位置后红外线发送器发出的红外线被其遮挡无法让红外线接收器正常接收，从而判断采煤机的到位情况。
技术特性
  产品执行标准
      本产品执行标准GB3836-2010、Q/0104ZMD051—2013。
原理接线



 使用、操作
      红外线发送器与红外线接收器配对安装固定好后，可人为遮挡红外线发送器，观察红外线接收器是够给出正确信号。

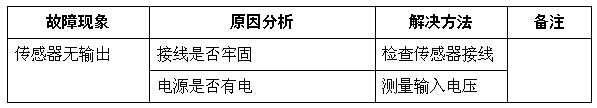

故障分析与排除

 注意事项
      本产品符合GB3836.4的规定，只准使用于经检验合格的本安电路中。
      维修时不得改变本安电路和与本安电路有关的元、器件的电器参数、规格和型号。
      本产品不得随意与其它未经联检的设备连接。

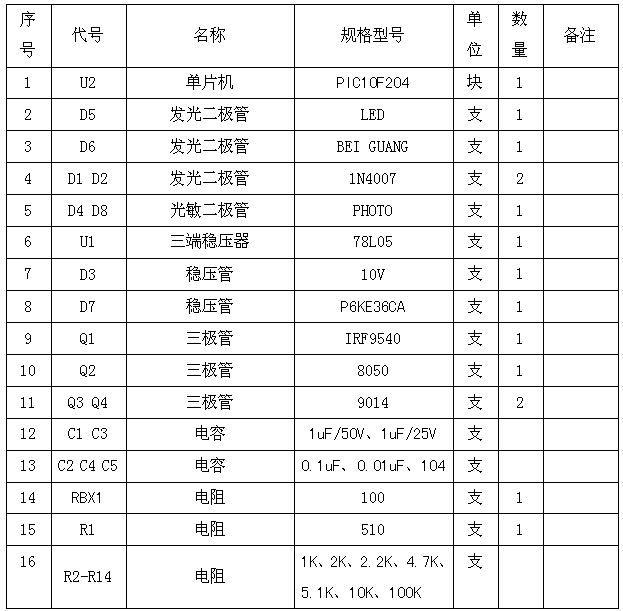

主要电气元件



 运输、贮存
      传感器包装木箱摞装层数不得大于三层。
      搬运时避免摔碰和防雨淋。
      必须贮存在干燥的房间内。
     随机技术资料有：产品合格证（1份）、使用说明书（1份）、装箱单（1份）。
开箱及检查
      开箱时，请注意轻拿轻放。
      设备取出时，应注意检查在运输过程中，是否有破损的现象，是否完好。
      按照装箱单的内容检查产品及资料是否齐全。
订货
     订单上需注明产品名称、型号、数量及交发货日期。
     订单上需注明收发货单位、联系人、通讯地址、托运方式及到站名称。
